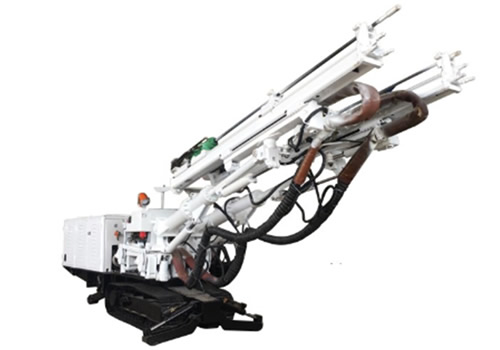

CMJ2-25

简述:CMJ系列煤矿用硬岩掘进钻车主要适用于煤矿及其它地下工程中巷道、隧洞的掘进钴爆破孔、钴探水探气施工作业。

全国咨询热线
0799-6796999

1、该车车身体积小,宽度窄,结构紧凑,在狭窄巷道方便错车。

2、该车适用范围广,设立独特升降平台,当平台举升能满足35平方米中大型巷道。

3、该车设计实用性强,取消了老式结构上的空压机和水泵,减少了机器故障点,充分利用巷道内稳定的水、风资源,通过对巷道里的水和风净化,降压,既满足凿岩机需要,延长了凿岩机使用寿命,又提高了设备稳定性和可靠性。

4、该车臂架设计合理,取消了传统蜗轮蜗杆结构,采用平动机构,利用旋转马达360度旋转,或采用四只支臂油缸形式的平动机构,能实现钻孔精准快速定位,从而提高了钻孔效率。

5、液压钻机(1200/150)可配合高效螺旋钻杆、高效螺旋钻头或地质钻杆、地质钻头,进行探水探瓦斯孔、抽放瓦斯孔、释放地压孔等各种钻孔工作的作业,钻孔深度80-150米。该钻机显著的特点就是钻进速度快,整机重量轻,操作简单,故障率低,维护方便。导轨和钻臂之间可进行360度调节,保证了钻机可全方位进行钻孔作业。


项目

单位

CMJ2-25

整机

外形尺寸(长×宽×高)

mm

8660×1330×2150

覆盖范围

17-35

总功率

kW

75

油箱容积

L

340

电缆滚筒容绳量

m

>50

爬坡能力

°

16

总重

t

12.3

钻爆破孔

凿岩机

-

HC25×2

凿孔直径

mm

φ43

钎杆长度

mm

3430/3040

贯孔深度

mm

3050/2650

凿孔速度

m/min

0.8-2

※钻探孔※

钻孔直径

mm

75

钻孔深度

mm

80-150

额定扭距

N.m

1200

额定转数

R.m

150

推进行程

mm

1100

额定流量

L

100

底盘

最小转弯半径

m

>6

行走速度

km/h

<2.4

钻臂

升降

°

升50°降13°

摆臂

°

左45°右45°

补偿行程

mm

1500

回转

正180°反180°

伸缩

mm

1050

推进器

俯仰

g

不低于俯55°仰30°

摆角


内31°外90°

总长

mm

4600/4280

最大推进力

N

9000

供气系统

工作压力

Mpa

0.2-0.4

工作流量

Mpa

0.6

供气
  系统

供水水压

Mpa

0.8

水泵额定压力

Mpa

4.0

1、带※号为选配项,需要钻地压释放孔和探孔,需要配置专用臂架

2、本参数供用户选型时参考,我们保留设备更新而不事先通知的权利。
