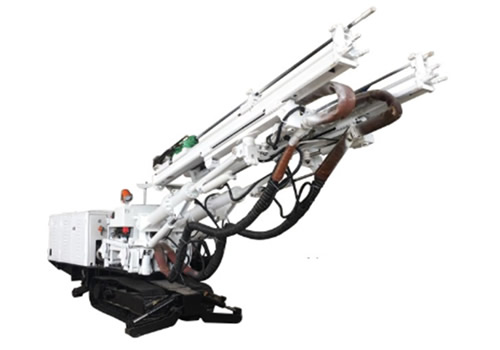

CMJ2-17

简述：CMJ2-17煤矿用液压掘进钻车是江西蓝翔重工有限公司在吸收国内外同类产品优点的基础上，自主研究、开发、制造的先进的小型岩巷全液压凿岩设备。该产品严格按照Q/LX1401《CMJ2-17煤矿用液压掘进钻车》企业标准进行生产、制造、测试和检验。该企业标准依据MT/T199-1996《煤矿用液压钻车通用条件》制定。

全国咨询热线
0799-6796999

CMJ2-17煤矿用液压掘进钻车适用于煤矿、金属矿、水电等各种地下巷道、涵洞的掘进作业。该钻车适合在中小断面巷道中工作，巷道断面为17平方米（宽5×高3.5米），钻孔直径Φ27-43毫米。该钻车结构紧凑、外形尺寸小、节约能源、噪声低、功能多、效率高。与国产的侧卸式装岩机配套使用，实现岩巷掘进机械化作业，可大大提高掘进速度。

项目		单位	CMJ2-17
整机	外形尺寸(长×宽×高）	mm	8500×1330×2150
	覆盖范围	m²	17-35
	总功率	kW	75
	油箱容积	L	340
	电缆滚筒容绳量	m	>50
	爬坡能力	°	16
	总重	t	12
钻爆破孔	凿岩机	-	HC25×2
	凿孔直径	mm	φ43
	钎杆长度	mm	3430/3040
	贯孔深度	mm	3050/2650
	凿孔速度	m/min	0.8-2
※钻探孔※	钻孔直径	mm	75
	钻孔深度	mm	80-150
	额定扭距	N.m	1200
	额定转数	R.m	150
	推进行程	mm	1100
	额定流量	L	100
底盘	最小转弯半径	m	>6
底盘	行走速度	km/h	<2.4
钻臂	升降	°	升50°降13
	摆臂	°	左45°右45
	补偿行程	mm	1500
	回转	②	正180°反180°
	伸缩	mm	1050
推进器	俯仰	g	不低于俯55°仰30°
	摆角		内31°外90°
	总长	mm	4600/4280
	最大推进力	N	9000
供水系统	工作压力	Mpa	0.2-0.4
供水系统	工作流量	Mpa	0.6
供气系统	供水水压	Mpa	0.8
供气系统	水泵额定压力	Mpa	4.0

1、带※号为选配项，需要钻地压释放孔和探孔，需要配置专用臂架
