ZWY-60/30G

ZWY-60/30G

简述:WY-60/30G 轨轮式挖掘装载机(以下简称装载机)是我公司吸收国内外先进技术开发研制的一种新型、高效、节能的工程机械。该机适应于矿山、铁路隧道、国防工程、水利工程等部门。可连续进行挖掘、扒取岩碴、运输到梭式矿车和其它转载设备。这一连续的生产过程具有装渣平稳、挖取范围大、不会洒料、高效、连续性等特点。其生产效率为60m3/h。

全国咨询热线
0799-6796999

煤矿专用型号ZWY-60/30G         工程通用型号 LW-60

      ZWY-60/30G轨轮式挖掘装载机(以下简称装载机)是我公司吸收国内外先进技术开发研制的一种新型、高效、节能的工程机械。该机适应于矿山、铁路隧道、国防工程、水利工程等部门。可连续进行挖掘、扒取岩碴、运输到梭式矿车和其它转载设备。这一连续的生产过程具有装渣平稳、挖取范围大、不会洒料、高效、连续性等特点。其生产效率为80m3/h。

      装载机采用了电力-液压-机械传动,结构紧凑,推进力大,扒取范围广,借助最佳的液压系统,均衡分配油量,令铲斗、小臂、大臂、动臂进行灵活、快捷、高效的作业,实现真正的随心所欲;强劲的挖掘力在任何条件下都能在短时间内发挥出色的工作效率及卓越的性能;工作平稳无冲压,设计先进,工作可靠,操作简单,维修方便。其行走和岩渣的刮板运输为液压马达驱动机械件进行传动。工作机构的大臂、小臂、回转油缸、挖斗的运动全部由液压油缸驱动。

      该机下挖深度可达轨道面以下500毫米,给延深工作面,铺设钢轨枕木创造了条件。减轻了劳动强度,减少铺助工作时间,增快了施工进度。

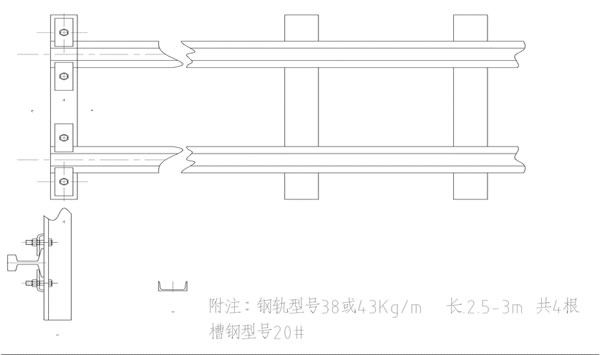

      本装载机是轨轮式,轨距分别为600毫米,762毫米,900毫米。弯道半径大于9m,工作场地临时轨道钢轨采用38Kg/m或43Kg/m轨。长度为2.5~3m,轨前端采用钢制枕木(槽钢)采用夹板紧固,牢固可靠(见图1)。工作场地水位低于轨面,要求工作面排水情况良好。为使整机在巷道中运行不发生干涉,要求轨道中心与巷道的墙壁的距离不小于1000mm,地面、轨道应平整,不应下沉。

      该机液压系统使用的液压油GB2512-87-BN46, 使用环境温度为10-40℃,行走箱采用的18号镏分型双曲线齿轮油。

      该机动力源有660/380V或1140/660V两种交流电源用户订货时根据自身情况选择。

      本机具有良好的工作环境,司机坐在驾驶棚内操作,安全﹑舒适﹑轻松。


              型号
    项 目

ZWY-60/30G
  LW-60

  技术生产率(m³/h)

60

  工作机构(装载方式)

挖掘反铲

  动力形式

电液

  主泵形式

齿轮或柱塞变量泵

  液压操作和控制方式

手动或先导

  刮板运输机传动形式

单驱动

  轨距(mm)

600/762

  装碴宽度(mm)

3000

  挖掘高度(mm)

2100

  卸碴高度(mm)

1340

  下挖深度(mm)

260

  铲斗最大挖掘力(KN)

41

  最小转弯半径(m)

10

  行走速度(km/h)

0.3-0.9

  卸载距离(mm)

1300

  刮板链速度(m/s)

0.2-0.7

  电机功率(kw)

30

系统最高使用压力(MPa)

12/28

  工作油温(≤℃)

65/80

 外形尺寸(mm)运输状态

5950×1370
  ×1945

  整机重量(约kg)

6950

  适用巷道(≥m)

2.0×2.0

1、本参数供用户选型时参考,我们保留设备更新而不事先通知的权利。

2、最大卸载高度可根据用户需要进行设计,适用于侧卸式矿车和梭式矿车等运输工具。

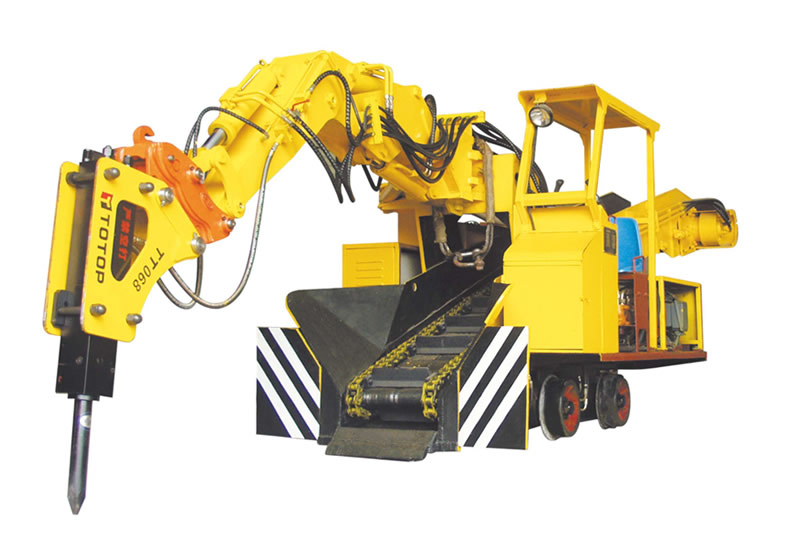

3、离档机型可选配如下附件∶①快换接头破碎锤。
