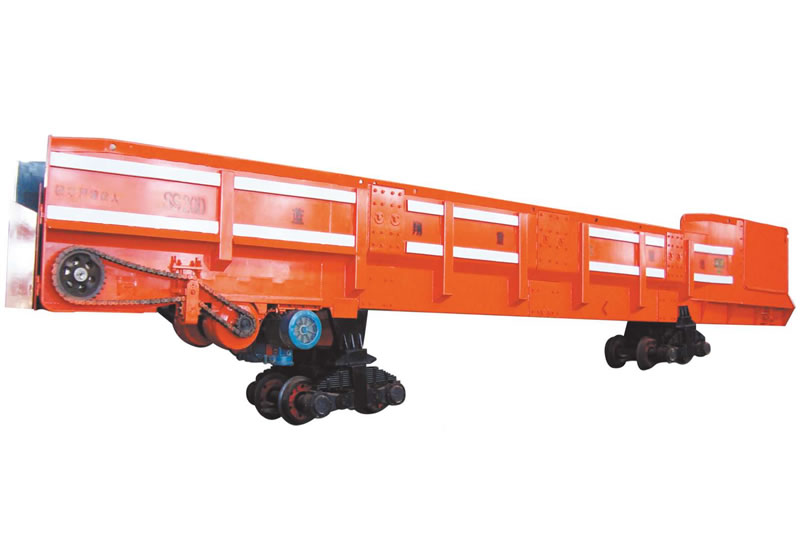

SD12、SD14、SD16、SD20、SD25、SD30、SD35

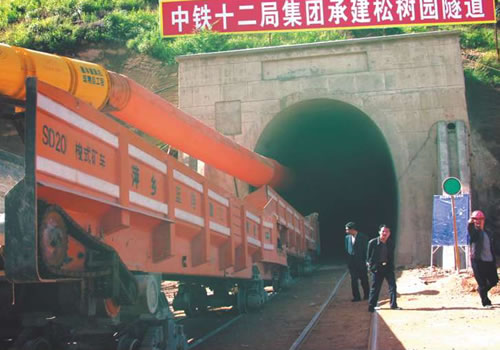

简述：SD轨轮式梭式矿车是铁路隧道、水工涵洞等平巷掘进的新型高效出碴运输设备，在大型断面的平巷掘进使用，车箱体通过两个转向架支承，使全车的重量传到道轨上。车箱的底板上装有刮板运输机，装载机可以不停地向梭车的装载端装碴，碴石由刮板运输机输送装满整个车箱。梭车装满碴石后，由牵引机车牵引到卸碴场地，再由刮板运输机带动碴石实现自动卸碴。

全国咨询热线
0799-6796999

梭式矿车结构性能特点

SD12、SD14、SD16、SD20、SD25、SD30、SD35
1、采用行星齿轮——链条传动装置，出渣效率高，耗能低。

2、采用中心悬挂式钢板弹簧转向架，减震性能好，不易掉道，延长使用寿命。

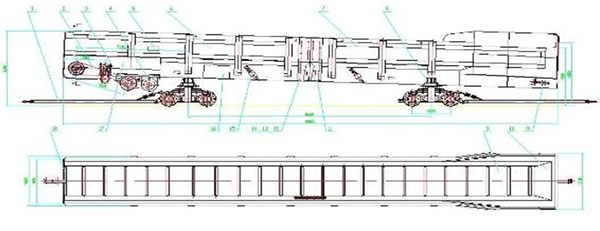

图一大型梭式矿车外形简图

项目		SD-12B	SD-14B	SD-16B	SD-20B	SD-25B	SD-30B	SD-35B
容积(m³)		12	14	16	20	25	30	35
自重(t)		12	13.6	17.8	19.84	22.6	28.3	35.5
载重(t)		25	28	32	40	50	68	75
轨距(mm)		6/7/9	6/7/9	6/7/9	6/7/9	6/7/9	6/7/9	6/7/9
外形尺寸 (m)	长	9.54	11.255	12.84	12.9	14.3	15.8	15.8
	宽	1.48	1.71	1.77	1.77	1.77	1.87	2.05
	高	2.27	2.31	2.60	2.96	2.96	3	3
单车最小转弯半径(m)		15	22	25	22	25	30	35
接载高度(m)		1.45	1.40	1.52	1.9	2.1	2.1	2.1
卸载时间(min)		2	2	4	4	4	4.5	5
最大运行速度(km/h)		15	15	15	15	15	15	15
最大电动机功率(kw)		18.5	18.5	18.5×2	22×2	22×2	30×2	30×2
转向架中心距(mm)		5400	5450	6250	6454	7706	7250	7600

1、本参数供用户选型时参考，我们保留设备更新而不事先通知的权利。

2、最大卸载高度可根据用户需要进行设计。
