ST12、ST14、ST16A、ST20A、ST25A

您的位置：首页>产品中心>>SD、ST大型梭车系列

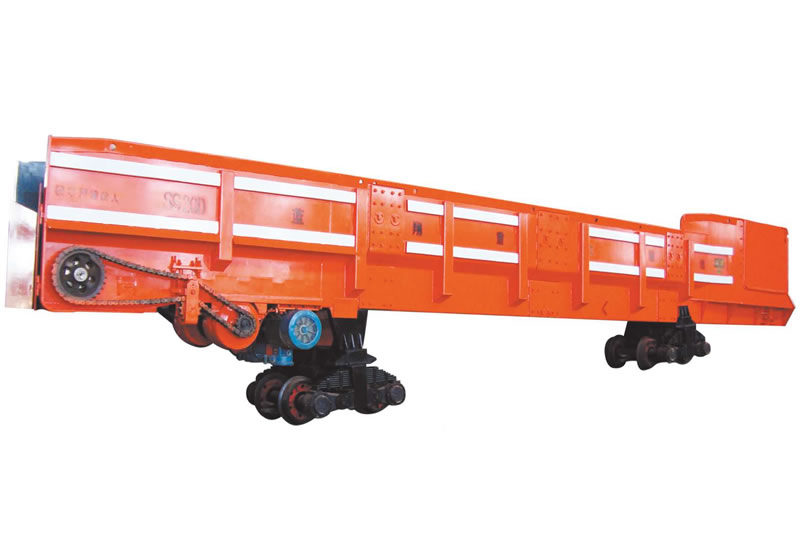

ST12、ST14、ST16A、ST20A、ST25A

简述：大型轨轮式梭式矿车适用于煤矿、有色金属矿、铁路隧道、水电等工程掘进施工，是一种高效的出渣运输设备。矿山井下深部开采如煤矿设计的分体式梭式矿车，已通过国家煤安和矿安标志认证。

全国咨询热线
0799-6796999

ST12、ST14、ST16A、ST20A、ST25A梭式矿车结构性能特点

1、采用行星齿轮——链条传动装置，出渣效率高，耗能低。

2、采用中心悬挂式钢板弹簧转向架，减震性能好，不易掉道，延长使用寿命。

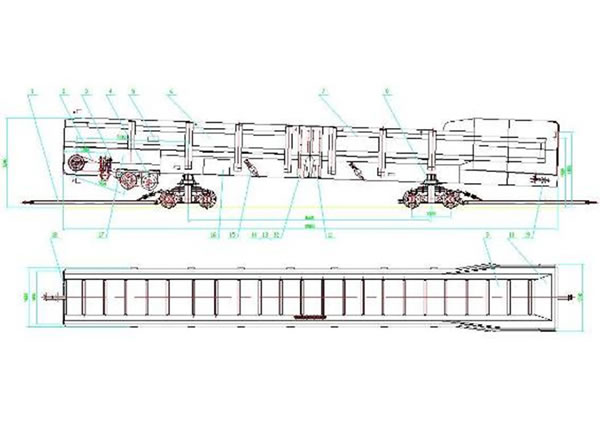

图一（B）大型梭式矿车外形简图

型号	ST12	ST14	S16A	ST20A	ST25A
容积(m²)	12	14	16	20	25
载重(t)	25	28	32	40	50
自重(t)	12	13.6	17.2	19.84	24.6
轨距(mm)	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900
装载高度(mm)	1200	1445	1680	1445	1650
卸载时间(min)	1.5	2	2.8	4.0	4
最大运行速度(km/h)	15	15	18	15	25
最大电动机功率(kw)	20	20	20	20	20
电动机型号	YBI18.5-8	YBI18.5-8	YBI18.5-8	YBK2-200L-6	YBK2-200L-6
功率(kw)	18.5	18.5	18.5×2	22×2	22×2
轴距(mm)	800	1000	1000	1000	1000
转向架中心距(mm)	5400	5450	6350	6250	6863
驱动形式	单	单	双	双	双
外形尺寸 (长×宽×高)(mm)	9540×1480×1680	11255×1720×1810	12900×1600× 2140	12964×1770 ×2360	14300×1770×2400
适用钢轨(kg/m)	≥24	≥24	≥24	≥24	≥38
适用巷道断面（m）	≥3×3	≥3.4×3.4	≥3.5×4.0	≥3.4×3.4	≥4×4.5

1、本参数供用户选型时参考，我们保留设备更新而不事先通知的权利。

2、最大卸载高度可根据用户需要进行设计。
