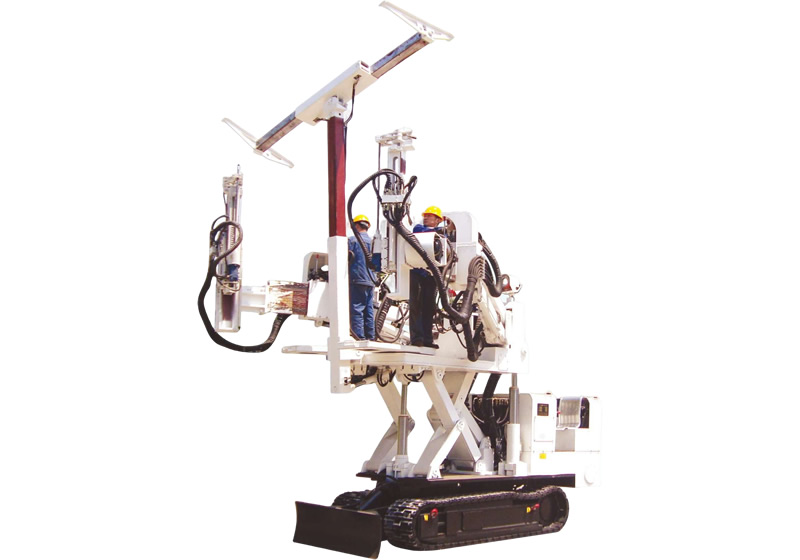

CMM2-16

简述:1、结构合理紧凑、动作灵活;设备体积小、采用履带行走,具有良好的通过性;2、定位切缝孔时,操作简单,两部钻臂同时工作;

全国咨询热线
0799-6796999

产品详情主要特点:

1、结构合理紧凑、动作灵活;设备体积小、采用履带行走,具有良好的通过性;

2、定位切缝孔时,操作简单,两部钻臂同时工作;

3、两部钻臂可独立旋转,能够满足钻孔轴线与铅垂线夹角的要求;当液压钻车处于斜坡上时,通过摆动机构对钻臂的调整,可满足所有钻孔平行度的要求,当巷道条件较差时,避免出现交叉孔、钻孔轴线与铅垂线夹角不符合要求等原因造成顶板垮落不充分;

4、钻臂具有侧向移动机构,满足所有钻孔

在一条直线上,使顶板沿预裂切缝线切落后成巷质量较好并能保证留巷后的巷道宽度,大大减少了日后的巷道维护量;

5、钻机配备大扭矩马达,钻孔效率高;

6、钻机配备钻杆夹持机构、钻机支顶装置,能够方便钻杆的拆装及钻杆的导向;成孔质量好,易于装入定向爆破聚能管。


项目

单位

CMM2-16

钻臂数量

2

工作范围(宽×高)

mm

4500-5200×2500-3800

外形尺寸(长×宽×高)

mm

5950×1200×2000

运行状态最小转弯半径

mm

4500

工作状态稳车工作宽度

mm

1200

最小对地间隙

mm

200

接地比压

Mpa

0.15

钻进锚杆、锚索孔直径

mm

φ28

钻进锚杆、锚索孔深度

m

0-18

钻进锚杆、锚索孔钻杆规格

mm

B19

钻进炮孔直径

mm

Φ42

钻进炮孔用钻杆规格

mm

Φ40(麻花钻)

钻进炮孔深度

m

0-10

探测孔直径

mm

φ28-φ48

探水孔深度

(f=3-8)m

50(水平)

总装机功率

KW

45

机重

T

15

额定扭矩

N.m

≥320

行走速度

m/min

10

爬坡能力

(°)

±15

供电电压

v

1140/660

履带板宽度

mm

400

钻臂中心距

mm

900

推进行程

mm

1660

钻臂沿机体轴向行程

mm

1100

钻臂沿机体侧向摆角

(°)

0-42

钻臂沿机体轴向摆角

(°)

0-90

钻探孔径

mm

Φ75

钻孔深度

m

0-150

额定转距

N.m

1200

额定转速

r/min

150

推进力

KN

35

带※号为选配项,参数仅供用户选型时参考,我们保留设备更新而不事先通知的权利。

高配:锚杆机智能遥控控制;标准:锚杆机手动控制,供用户选用。
